石子煤输送系统
热电厂石子煤机械输送系统

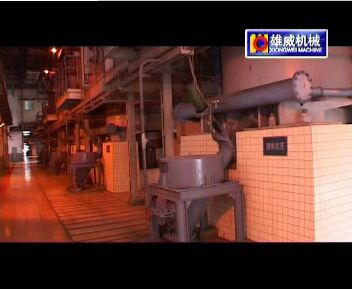

石子煤机械输送系统是我公司研究开发较为理想的输送系统,从90年华能大连电厂使用以来,已有多家电厂正在使用,并已出口至印度多家电厂使用。该系统设备在99年获得国家产品专利证书。石子煤机械输送系统通过在电厂多年使用,是国内采用人工出渣及水冲处理出渣方法较为理想的替代产品。石子煤机械输送系统能实现微机一体化管理,实现机械、电气全自动化,整个流程可由中央管理机集中监控,也可在排渣系统单方面PLC微机集控.整套系统的使用可对电厂文明生产,粉尘治理要求不断提高的情况下,采用机械输送系统能为企业环境达标验收,升级创造了条件,提高了效益。石子煤机械输送系统采用机械式全密封管道输送,整套系统密封性能好,不易漏灰,特别对缺水地区。该系统不需要用水,能节约水资源。该系统总投资费用小,运行简单及系统运行维护费用低,目前国内巳有多套输送设备分别在30万机组、33万机组、60万机组、66万机组上使用多年,并得到用户一致好评。
一、主要设备优点:
石子煤排放采用机械式输送系统,主要设备采用振动输送机及斗式提升机,振动输送机采用双质体输送机。该振动输送机结构简单,能耗少,设备运行费用低,润滑点与易损件较少,维护保养方便。输送物料时呈抛掷跳跃式,对槽体磨损小,可输送高温、高琢磨物料(≤300℃),设备可多点进料和卸料,设备密封性能好,便于对含尘的、有毒的、带挥发性气体的和腐蚀性物质的物料进行密闭输送,有利环境保护。斗式提升机采用双板链式,该提升机采用流入式喂料,重力诱导式卸料,采用密集型不止的大容量畚斗输送,链速低,提升量大。物料提升时,无回料现象。该设备采用板链式高强度耐磨链条,链条使用寿命超过3年以上,设备整体密封性好,操作、维修方便,易损件少。 石子煤机械输送系统整套设备能实现微机一体管理,实现机械、电气全自动化,整个流程可由DCS集中监控及操作,也可由排渣系统PLC控制,设备密封程度高,杜绝了环境污染,减少了劳动力,为企业达标验收、升级创造了条件,提高了效益。

二、设备布置简图:




三、系统运行控制流程
石子煤振动输送系统由石子煤斗(含进出口阀门),振动输送机,斗式提升机及石子煤库等组成。每台炉设有就地控制箱和集中控制柜及程控柜,可手动及PLC自动程控或远程DCS控制,就地手动控制可对单个石子煤斗及每台设备进行单独操作。PLC程控柜内可通过控制界面来选择操作。每台石子煤斗上设有一台高位料位仪,石子煤库设有超声波料位仪,石子煤库出口阀一般不参加程控。石子煤的排放操作流程为:当6台石子煤斗上任意一台料位仪发出高位信号时,首先驱动斗式提升机再驱动3#振动输送机,再驱动2#振动输送机,再驱动1#振动输送机,(北京磨再驱动A--F振动输送机),关闭石子煤斗进口阀,打开石子煤斗出口阀(二个阀门应连锁),6台石子煤斗同时排放,一般排放5分钟左右(按现场实际情况而定)。首先关闭石子煤斗出口阀,再打开石子煤斗进口阀,(北京磨最关闭A--F振动输送机),振动输送机及斗式提升机需继续运行15~20分钟后,首先关闭1#振动输送机,再关闭2#振动输送机,再关闭3#振动输送机,再关闭斗式提升机,整套系统运行结束。

联系人:张经理 13606182786,13665111801
